Прецизионные гидравлические тиски, предназначенные для использования на вертикальных и горизонтальных станках для комплексной резки, оснащены системой FMA, которая позволяет эффективно обрабатывать тяжелые материалы.
Система зажима: механическая/гидравлическая.
Основные функции: предназначен для обработки чугуна с шаровидным графитом, обладающего высокой прочностью на растяжение (FCD600-60 кгс/мм или 80 000 фунтов на квадратный дюйм). Такой материал отличается высокой прочностью и устойчивостью к деформации.
| № |

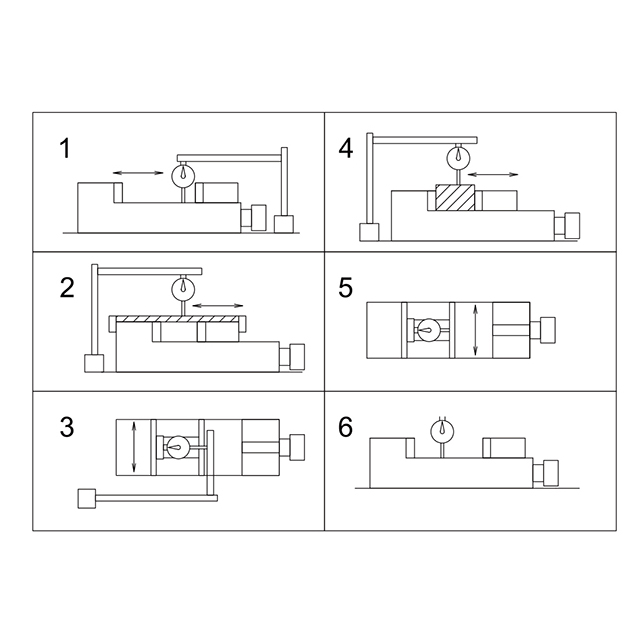

Наименование |
JIS |
Гарантированный размер |
| 1 |
Параллельность поверхности станины тисков к основанию тисков |
0,020 100 мм |
0,020 100 мм |
| 2 |
Максимальное открытие |
0,050 100мм |
0,030 100 мм |
| 3 |
Перпендикулярность рабочей поверхности подвижной зажимной губки к плоскости основания тисков
|
0,020 100мм |
0,015 100 мм |
| 4 |
Перпендикулярность рабочей поверхности подвижной зажимной губки к плоскости основания тисков
|
0,030 100 мм |
0,020 100 мм |
| 5 |
Параллельность рабочих поверхностей зажимных губок
|
0,020 100 мм |
0,020 100 мм |
| 6 |
Перпендикулярность бокового упора к основанию
|
0,020 100 мм |
0,010 100 мм |

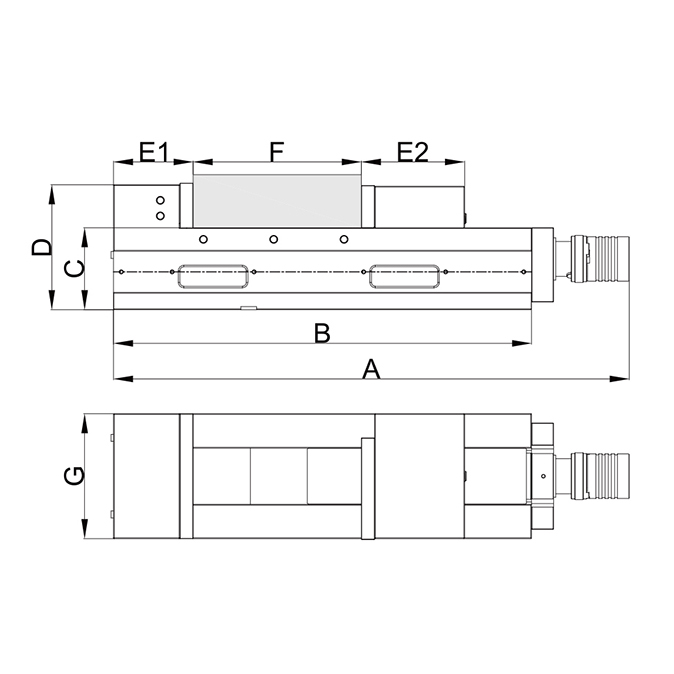

| Модель |
A |
B |
C |
D |
E |
F |
G |
Вес, кг |
кН |
Габариты, мм |
CHV5-180
|
580 |
400 |
90 |
140 |
97/117 |
0-180 |
130 |
40 |
40 |
670х190х200 |
CHV6-300
|
695 |
535 |
105 |
160 |
102/137 |
0-300 |
160 |
60 |
45 |
790х200х220
|
CHV8-350
|
770 |
600 |
105 |
170 |
107/137 |
0-350 |
200 |
87 |
55 |
870х240х230
|
